KORAK 1: Odstranite transportno karto iz obrazca FFU in preverite morebitne poškodbe
OPOMBA: Poskrbite, da je bil filter HEPA / ULPA varno shranjen v navpičnem položaju, na nalepki škatle, dokler ni pripravljen za uporabo,
KORAK 2: Enoto dvignite skozi stropno mrežo pod kotom enoto nad mrežo
KORAK 3: Spustite enoto na zadnjo stran T
4. KORAK: Enoto pritrdite na nadglavno konstrukcijo z vijaki, nameščenimi na zadnji strani naprave.
6. KORAK: Enoto nastavite in izravnajte tako, da bo ležala na tee in da bo na plinski ročici dovolj kompresije, da bo zagotovljeno tesno tesnjenje.
Zagotovite, da je stropna mreža pravilno tesnjena / zatesnjena, da se prepreči infiltriranje nefiltriranega zraka iz stropne plenume v sobno stran. Zgoraj navedene korake so proizvajalčeve tehnike obešanja, vedno se prepričajte, da upoštevate vse lokalne gradbene predpise, vključno s seizmičnimi, kjer je to primerno.
STEP7: Glejte Factory Lable, da ugotovite, kateri regulator hitrosti je na enoti, in uporabite naslednjo tabelo za ustrezno referenčno stran za določen regulator hitrosti na vaši enoti.
OPOMBA: Odvisno od naročene enote, bo krmilnik hitrosti nameščen na samem aparatu ali, če je bila izbrana možnost wll-kit, ki je bila poslana na prostem za namestitev na terenu
NADGRADNJA IN DELOVANJE HITRO UPRAVLJALCEV
KORAK 8A: Namestite prednameščeno električno omarico za stensko regulacijo hitrosti.
KORAK 9A: Krmilnik števila vrtljajev žice v skladu s priključnim načrtom, ki ga najdete na strani 57. Stenski krmilnik hitrosti se zaporedno poveže z motorjem.
OPOMBA: WIring mora opraviti pooblaščeni električar in ustrezati nacionalnim in lokalnim električnim pravilnikom.
KORAK 10A: Namestite stensko nadzorno ploščo na električni vijak s pomočjo vijakov.
KORAK 11A: Enota je v skladu z ustreznim vezalnim načrtom. Če izberete možnost Power Cord (PC), preprosto vstavite konektor v električno vtičnico.
KORAK 12A: Če uporabljate RSR filter, si oglejte stran 11 za navodila za namestitev filtra.
OPOMBA: Zagotovite, da je prostor čist, brez delcev, in kanali se očistijo in pripravljeni za delovanje pred namestitvijo filtra.
KORAK 13A: Zagotovite, da je ustrezna napetost priključena na enoto.
KORAK 14: nadaljujte do poglavja o nadzoru in uravnoteženju na strani 42.
OPOMBA: Vrtenje v smeri urinega kazalca bo povečalo pretok zraka, vrtenje v nasprotni smeri urinega kazalca pa bo zmanjšalo pretok zraka
OPOMBA: Če je enota napeljana, glejte Tehnična opomba: Uravnoteženje kanalnih enot na strani 44f tega priročnika
KORAK 8B: Poiščite prednameščeno električno omarico za stensko regulacijo hitrosti.
KORAK 9B: Krmilnik števila vrtljajev žice v skladu s priključnim načrtom (najdete na strani 58-60.) Krmilnik števila vrtljajev motorja ima žice za barvne kode in mora biti povezan z ustreznimi barvami na stenskem delu.
KORAK 10B: Z vijaki prilepite stensko ploščo na električno omarico.
KORAK 11B: Enoto priključite v skladu z ustreznim vezalnim načrtom. Če je izbrana možnost Napajalni kabel, preprosto vstavite konektor v električno vtičnico.
KORAK 12B: Uporabite filter RSR, glejte stran 11 za navodila za namestitev filtra.
KORAK 13B: Zagotovite, da je ustrezna napetost ohlajena do enote.
KORAK 14B: Nadaljujte na razdelek contros in balansiranje
Če enota nima možnosti stenskega kompleta, nadaljujte s STEP11C.
| Zaslon | Način | Območje |
| L SEt | Lokalni nastavitveni način-Ročni način za prilagajanje hitrosti (uporabite UP / DOEN za prilagoditev) | 0-100% |
| fPn | PRM-Prikazuje trenutne vrtljaje motorja 1 E001 - odčitavanje impulzov RPM ni. preverite 6-kabelski kabel, če je odčitavanje E002-RPM nad 2000 vrt / min, preverite primarni zrak | 0-2500rpm |
| BAS Točka nastavitve-trenutna nastavljena vrednost BAS | 0-9.99VDC | |
| BAS Set point - trenutna točka sevanja BAS | 0-100% |
Namestitev in delovanje BACnet Fow krmilnika (BFC)
Niz nizov vzorcev:
KORAK 8D: Napeljite enoto v skladu z ustreznim vezalnim načrtom. Če je izbrana možnost Power Cord (PC), preprosto vstavite konektor v električno vtičnico.
OPOMBA: Polarnost je pomembna in jo je treba upoštevati. Prav tako je pomembno, da je 24 VAC skupna stran transformatorja ozemljitveno ozemljitev.

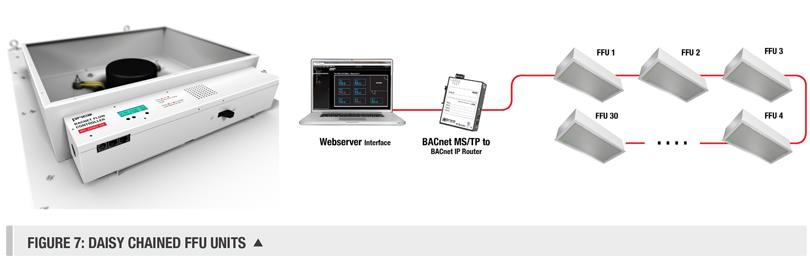

KORAK 9D: Priključite ustrezen BACnet in / ali lokalni sistem za avtomatizacijo zgradb (BAS) v skladu s shemo ožičenja na strani 58-60. Pri več enotah uporabite priloženi kabel skupaj z enotami verige.
KORAK 10D: Enoto priključite v skladu z ustreznim vezalnim načrtom. Če izberete možnost napajalnega kabla, vstavite konec vtiča v električno vtičnico.
KORAK 11D: Če uporabljate RSR filter, glejte stran 11 za navodila za namestitev.
KORAK 12D: Zagotovite, da je na enoto priključena ustrezna napetost.
KORAK 13D: Nadaljujte do poglavja o nadzoru in uravnoteženju na strani 42.
